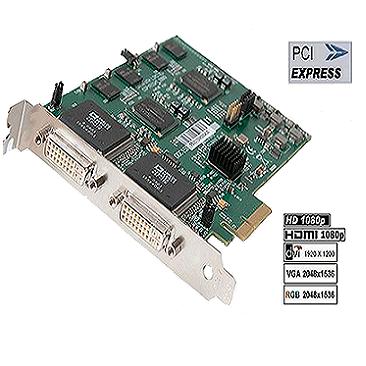

DATAPATH VisionRGB-E2

                        VGA、RGB、DVI高清采集卡[韦斯科技]

产品概述:

    VisionRGB-E2是一款插拔式 PCI-e x4 单卡, 它从一个播放输出的源中采集信号(RGB或DVI) ,然后在您的Windows®桌面上作为独立应用软件显示。这些过程都是实时完成的,使您能够观看来自 PC、 MAC、工业或医疗设备、摄像机和其他视频设备的数据。VisionRGB-E2 有两个DVI-I 类型的接口,能够直接为你的PC同时供给两路独立数据源。
VisionRGB-E2 采集模拟的 RGB/DVI 数据并将其存储在一个机载的视频缓存器上。然后使用Direct Memory Access (DMA)将这些数据拷贝到主机系统中,用于显示、存储或流传输。

   若使用 Datapath 图像卡,VisionRGB-E2 会直接将数据传输到图像卡,从而提高设备性能。 VisionRGB-E2 将每个采集图像的相应部分发送到每个显示通道,并指导每个通道使用自己的图形引擎还原数据。完全使用硬件,显著提高性能。

当 RGB/DVI 数据在非Datapath图形卡显示时,根据使用的显示软件的不同,VisionRGB-E2 会将数据发送给系统内存或直接发送给图形卡。

VisionRGB-E2 有一个强大的应用软件用于配置时间和输入源的格式并显示采集的数据。

VisionRGB-E2 还为您提供一个 DirectShow 兼容的 WDM 流驱动,激活支持DirectShow界面的应用软件,将卡作为一个采集设备。许多软件都能与VisionRGB-E2卡兼容,比如Windows Media Encoder® ,同时许多其他的 DirectShow 应用软件为您的采集和流传输提供更多的选择。

VisionRGB-E2 有两个 VGA 到 DVI 的转接口。

产品性能:

• 使用scatter gather实现高性能的 DMA到系统内存或直接到图形卡内存
• 机载处理器用于实时模式和同步监测
• 当于Datapath生产的图形适配器一同使用时, CPU 负载可以忽略,即使图像被扩大为视频墙。从而实现实时性能。
• VisionRGB-E2 采集数据的最大像素传输率为 340MHz。一旦采集,数据将被转换为555,565 或888像素和YUV 显示格式,然后经由PCI总线 传输到主机存储器,用于在桌面上显示。
• 选择动态输入源
• 管理员模式
• 更新指示器
• VisionRGB-E2应用程序也被嵌入 Datapath 墙控制软件 中用于视频墙系统

技术参数:

板卡格式:

PCI-e x4 半长卡, 110mm x 170mm.
PCI-e
总线主板,具有scatter gather DMA ,提供数据传输率最大为 480MB/s.

接口:

两个 DVI-I类型的接口.

最大采样率:

每秒170M像素的模拟 RGB 165 MHz DVI single link
使用双通道采样可以采集模拟模式下最高 340MHz 像素的时钟。

视频采样:

RGB:  每像素24 比特/8-8-8 格式.

视频采集内存:

32 MB (实时更新).  三倍缓存.

支持RGB 模式:

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1200, 1920 x 1080, 2048 x 1536,自定义模式.

支持DVI模式:

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1600 x 1200, 1920x1080, 1920 x 1200, 和自定义模式.

HD 模式:

1080p,1080i, 720p, 576p, 576i, 480p 480i ,使用的接口是一个分量-DVI 接口 (不支持HDCP ).

输入模式监测:

激活源信号模式改变的跟踪,自动监测硬件的输入模式.

像素显示格式:

RGB:  555, 565 or 888 pixels.
YUV 4:2:2  UYVY, YUY2, YVYU

采集帧率:

用户自定义,采集帧率会与源提供的最大数据率相一致 (不超过480MB/s. )

三倍缓存避免拆开文件.

视频格式选项:

模拟 RGB HSync VSync (5 wire).   )
模拟RGB Composite Sync (4 wire).     )  -    先进的

模拟RGB Sync on Green (3 wire).       )
DVI single link

支持的操作系统:

Windows® XP Professional (x86 and x64), Windows® Server 2003 (x86 and x64), Windows Vista® (x86 and x64) and Windows® Server 2008 (x86 and x64)

电源要求:

+3.3V最大电流0.25A.
+12V
最大电流1.2A
.
最大电量 - 15 Watts.

操作温度:

0 35 deg C.

存储温度:

-20 70 deg C.

相对湿度:

5% 90% non-condensing.

模拟输入范围:

Min 0.5Vpp  Max 1.0Vpp

输入补偿:

+/- 2V

Hsync:

15kHz - 110kHz

Vsync:

无硬件限制, 实时信号一般为 25Hz - 200Hz

分离同步极性:

正极或负极.  (Separate H & V sync, Composite Sync)

同步随绿极性:

负极

输入

75 欧姆电阻

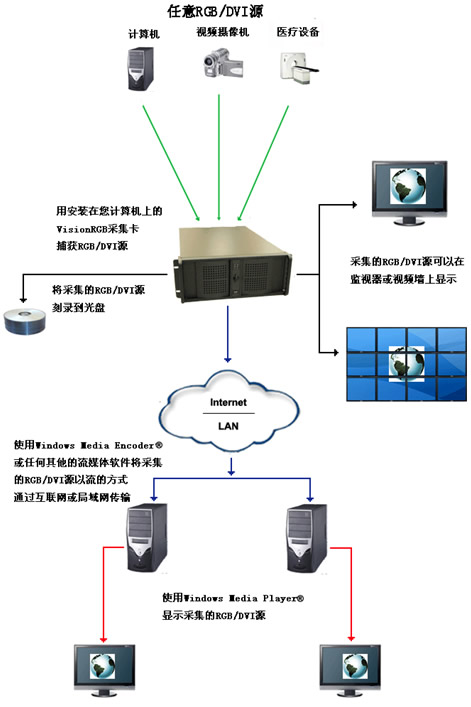

产品应用:
