高清VGA采集卡在“大屏拼接”系统中的应用（VGA采集卡HDCAP1.0）

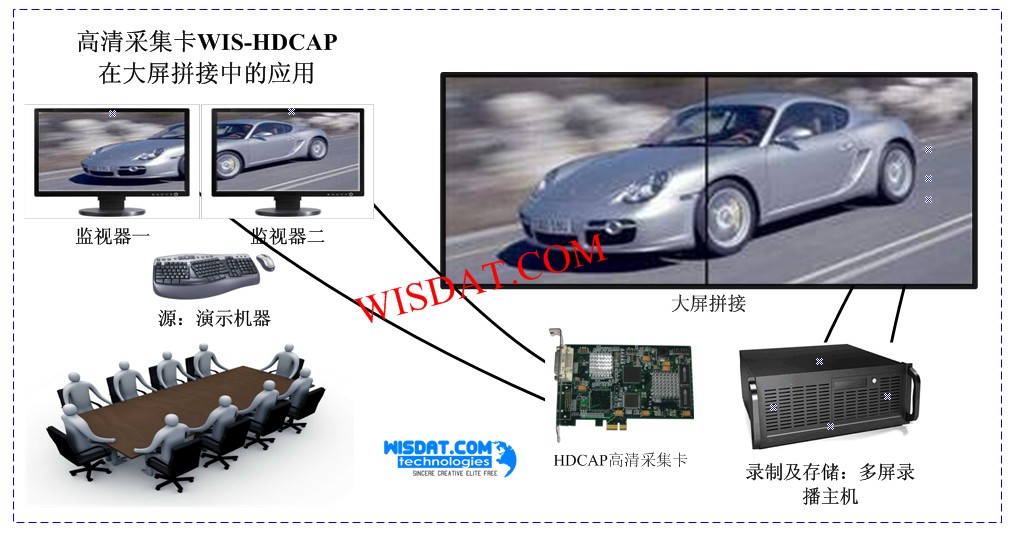

WIS-HDCAP1.0高清VGA采集卡在“大屏拼接器”系统中的应用

----韦斯科技：呈视高清数字视界

大屏拼接系统简介
　　大屏拼接技术一般应用在大型的指挥中心系统，多方远程视会议。整个大目前大屏幕拼接墙最基本的功能要求：幕墙显示一个大的画面；网络漫游，图像叠加；在一个大屏幕上组成任意的多个拼接；多路信号输入显示。 既然是拼接当然少不了拼接幕墙啦，为达各种信号切换，矩阵也必不可少。而现在一般用所用到远程多方会议，指挥系为操作方便，更会加入中央控制系来对拼墙，矩阵，会议终端等控制。
　　拼接幕墙
　　1、 背投拼接幕墙
　　DLP的技术原理很简单，在背投单元内部设置一部投影机，发出的图像经透镜放大后通过镜片反射投影到屏幕背面，就是背投。DLP拼接幕墙本身分类繁多，各种技术名词层出不穷，但总结起来，其突出的特点是单元尺寸大、技术相对比较成熟，拼接缝较小；其主要缺点体积大、寿命短、画面质量不高。
　　2、 等离子幕墙
　　PDP等离子作为家用于显示动态图像时，由于在使用初期有高亮度、高对比度、高色域、宽视角等特点而受到不少用户的好评，但可靠性较低，耗电相较其他技术偏高。目前，已有专门用于拼接的42"屏上市，（其边框间隔约5mm），并且价格比较昂贵。在现今技术水平下，PDP无法克服的缺点严重阻碍了其在商用大屏幕显示市场的应用。
　　3、液晶拼接幕墙
　　液晶是液晶拼接幕墙采用液晶屏作为拼接单元，克服了DLP和PDP幕墙的缺点，提供了一种性能优异，使用灵活的拼接幕墙。  当然，由于目前液晶产品的背光源发光体仍采用阴极真空管（CCFL），其灯管两端的灯丝及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的边框仍有4mm-10mm的宽度，因此拼接缝稍大是液晶拼接幕墙的缺点，但随着LED背光源技术的投入，这一缺陷将会得到明显的改善。

大屏拼接器

拼接幕墙在大屏显示中是很重要的组成部分，就像家用电脑的显示器，用户的体验很大部分是由显示来提供的，但是显示的内容，内容的易控性却是要由大屏拼接器来完成。

一般的大屏拼接器主要完成以下几项功能：

1、多屏无缝拼接 ：

将单一VGA显示信号，分解成多路信号，组成M*N的多屏幕拼接形成单一的逻辑屏。鼠标及各

应用程序窗口、活动视频窗口、实时VGA信号窗口等，均可在这个逻辑屏中任意漫游、移动、

缩放等。

2、网络远程屏幕显示：利用系统的网络功能，可以将同一网络中任意一台电脑的图像在大屏

幕上以窗口形式显示，作为网络中电脑的远程显示。

3、网络远程控制：用户可以通过网络中任意一台电脑作为客户端，对服务器系统进行远程操

作，包括视频窗口、VGA窗口、远程显示窗口的开关、移动、缩放，视频信号的切换、制式选

择、亮度、对比度操作，多屏幕安装校正测试等。 远程控制还支持远程鼠标键盘，可以在客

户端中对服务器进行远程操作。

关于VGA高清采集卡

为了满足多种VGA显示设备均能在大屏上显示，单一靠大屏拼接器本身的运算能力是无法满足的，这就要求大屏拼接器能够接收多种信号并整合显示输出到大屏上，VGA、DVI信号就是其中的两种，

简单说来，就是把另外的工作站显示的信息由大屏拼接器显示到大屏上，这个功能就需要用到VGA采集卡，对于一些图形或视频播放的工作站来说，对高清的VGA采集卡要求就会很高，如1920*1080，2048*768等。

也就是要求VGA采集卡，不仅能采集到高分辨率，还要求高速度，高帧数，所以基于此种需求，韦斯科技研发出了数款满足大屏显示需要的高清VGA采集卡。

韦斯科技的VGA高清采集卡HDCAP很好的适应了这一需求，为设备的高清升级及更好的清晰度稳定性提供的新的选择。

HDCAP1.0高清VGA采集卡介绍：

HDCAP1.0是业内唯一支持同时支持LINUX系统和WINDOWS系统的高清采集卡，业内唯一支持Drictshow真正的1080P质量的高清采卡，业内唯一同时可以支持分量、VGA、DVI、HDMI四种标准的高清采集卡

产品介绍：

l         PCI-E 1x接口，单卡实现1路VGA信号、DVI、分量、HDMI复用

l         采集VGA、DVI、分量、HDMI信号分辨率可达逐行高清效果(1920×1080或1920x1200，30帧)。

l         支持Windows系列操作系统，同时还提供LINUX的驱动支持。

l         支持所有视频采集、编辑、直播软件。支持标准的DIRECTSHOW进行开发，无需二次开发;根据不同客户的需求，同时提供二次开发SDK。

l         支持一机多卡。

l         画面大小可高质量缩放和切边功能

l         自动检测源的分辨率和刷新率，且能够自动匹配

l         对地某些专业设备输出的特殊信号提供多种参数可自定义配置

l         并提供特殊信号源的开发支持

l         支持目前市面上现有的准高清摄像机（720P）和高清摄像机（1080P）如SONY新出的HD7V、HD3V和国产的最高1080I和最高1080P的摄像机，采集压缩达到30帧。

同时HDCAP1.0这款VGA采集卡更强的兼容性及更快的数据转输速度，它能同任何多屏卡配合使用。配合VGA信号采集卡以及其它多种多屏图形处理显示产品，可以用于各种多屏、拼接应用。包括视频墙、监控指挥系统的多媒体显示、工业流程显示、宣传广告显示、在线查询及交互咨询系统等。
