高清色差YPbPr分配器--WIS-YP1X4

【产品介绍】

【色差端子简介】

色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品都是靠色差输入来提高输入讯号品质，而且透过色差端子，可以输入多种等级讯号，从 基本的480i到倍频扫描的480p，甚至720p、1080p等等，都是要通过色差输入才有办法将信号传送到电视当中。作为S-Video的进阶产品，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合译码并再次分离的过程，也保持了色度信道的最大带宽，只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号信道，避免了因繁琐的传输过程所带来的影像失真，所以色差输出的接口方式是目前模拟的各种视频输出接口中最好和使用最广泛的一种之一。

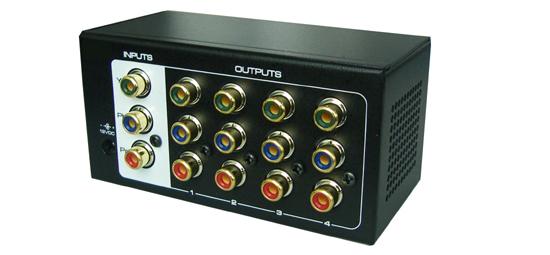

【产品正面图片】

【产品主要接口图】

【产品介绍】

型号为WIS-YP1X4的分配器是一款需要供电，可将单路YPbPr视频信号复制成4路输出的分配器。该设备兼容YPbPr、PAL、NTSC视频信号。同时该产品可以进行1至3级串联级联，传输距离可达60米，在实际工程中应用方便。同时其安装简单，使用方便，具有出色的防雷和抗干扰特性，是完美解决低成本、高画质的视频、音频信号分配传输的 佳方案。

【产品特点】

1.单路信号输入，4路信号输出
2.超大处理带宽，视频更加细腻
3.支持多种信号输入,YPbPr、PAL、NTSC
4.支持720i、720p、1080i、1080p等高清视频信号
5.视频信号预增益处理，其传输能力可达60米
6.可菊式串联
7.金属外壳，具有更好的屏蔽效果
8.具有出色防静电和抗干扰能
9.电源具有过流保护功能,使用安全

【技术参数】

【产品工程应用图例】

PAL、NTSC基带视频连接PAL、NTSC基带视频连接图

菊式串联

如欲为更多的设备提供YPbPr高清视频,WIS-YP1X4支持菊式串联。理论上可被串联的分配器的数量没有上限，但是其视频质量将会随着串入的分配器离视频信号的距离增大而下降。工程应用中，用户可以根据实际视频质量及需要分配的数量来串联多个分配器。优特普推荐为了获取得最佳的显示效果,最大级联数不超过3级,高层级的WIS-YP1X4与低层级的WIS-YP1X4的中间采用短距离高品质专业色差电缆。如下图所示:

【应用范围】

多级级联高保真传输
高保真平板视频媒体广告传输
LCDTV/PDP/DLP/HDTV,16：9分配演示
PS2,X-BOX游戏机高保真分配显示
高清晰多媒体电脑演示
大屏幕投影视频会议
公共视频广播系统
远程多媒体教育、教室
医疗、军事领域
